阿拉斯加 HEPA全熱交換器



*產品顏色及樣式均以實品為準,若有更改,恕不另行通知。
*本公司對於下單內容,仍保有決定是否接受訂單或取消出貨之權利。



此商品目前已售完無法訂購

貨號: 不提供 分類: , ,

VH-6288 / VC-7288

HEPA全熱交換器

全熱交換器導入過濾後含氧新鮮空氣,不必開窗也能達到自然通風效果,並透過排氣,將室內污染源排出室外,提升室內空氣品質;通過全熱引擎,有效節能降低空調負載,平衡室內溫度及濕度

◆ 風量:130 (m3/h)

◆ 雙馬達設計,進氣、換氣單獨馬達,兩段風速設計

◆ 多翼渦輪式扇葉,葉片尺寸:進氣18cm,換氣14cm

◆ 進氣多層過濾,遠離過敏汙染源



第一次購買就上手 好空氣聰明配

試算需求風量,選擇全熱機型



居家空間 居家空間成員較少,建議以 坪數大小 進行機種選擇

辦公室、商業空間、學習空間(教室) 這類空間人數較多,建議以 一個人一小時必要換氣量 計算

以人數計算必要換氣量(m3/h) = 人數 X 30~40 m3/h

※ 30~40 m3/h 是一個人一小時內的必要換氣量
※ 全熱機型係以70坪或是17人以下空間進行建議

緊閉門窗 開啟冷氣 以為空氣就新鮮了嗎?

現代人一天有八成以上的時間待在室內,雖然整天開空調,吸的卻是門窗緊閉下,換氣量嚴重不足的循環廢氣。在二氧化碳濃度增加下,室內待的越久空氣也就越汙濁,死氣沉沉,導致頭腦昏昏,也造成工作效率、居家品質及身體健康均亮起危險紅燈



24H全屋含氧 隨心所欲 暢享呼吸

全熱交換器是辦公室、會議室、家庭等場所,與空調搭配的空氣換新設備。
以兩大獨立風道的設計,引進戶外新鮮空氣,並同時將室內汙濁空氣排出戶外,在換氣的過程中,將60%~73%以上的冷(暖)氣保留在室內。



全熱交換技術 溫度交換效率80%以上

室內外溫差越大,全熱交換器轉換效率越高,當全熱交換器將室內排出的混濁空氣,與吸入的室外含氧空氣,於機器內部之全熱交換引擎,進行溫度、濕度交換,可防止室溫急遽變化,有效節約空調費用

*示意圖以VH-6288為例



溫度交換效率、焓交換效率 – 採用兩室法原理

溫度交換效率、焓交換效率其測試基準不同,產生的交換效率直曲線就會有所不同,ALASKA全熱交換器所採用的測試方法為兩室法原理所得



叉流式全熱引擎 設計

◆ 高效回收換氣能量值,提高熱交換效率
◆ 全熱引擎採六角形ABS框架設計,不易氧化腐蝕、阻塞
◆ 風道寬、無吸附性、能耐濕、透濕性高

全熱引擎 夾層薄片結構

室內空氣及室外空氣通過全熱交換引擎時,兩端不同溫度空氣會透過流動與熱傳導來交換溫度,同時水蒸氣因分壓差轉移水份,將高濕部位釋放出來進行濕度交換,讓室內汙濁空中的溫度、能量、氧分子與水分子傳遞給新鮮空氣,而其他有害物質則會被排室在外



安裝配置圖



層層過濾,享受源源不絕新鮮空氣



空氣中粉塵清潔能力



輕鬆切換 隨心鮮空氣

自主調整換氣模式,平衡室內溫度、濕度,維持室內好空氣

熱交換換氣模式

(夏季冷房、冬季暖房)

室內空調運轉的同時,全熱引擎可降低室外進氣的溫度,以較接近室溫方式進入室內,降低空調壓縮機負擔,如此,既不會讓舒適的溫度流失,也能夠節省空調的費用,更符合環保節能的綠建築標準





室內循環模式 僅限機型 VC-7288
◆使用於春季與秋季,或是當室內外空氣溫度相差不大時,即可單純使用換氣功能

◆對於全年皆需全天候使用冷氣的設施,當室外溫度比室內溫度低時,亦可使用此功能來減輕空調的負擔



多元控制 適配各場所不同需求



風量模式說明



安裝前注意事項

◆ 對聲音敏感度較高者,主機建議安裝於走廊天花板處
◆ 須設置檢修口,以對全熱進行相關維護,檢修口下方勿堆放雜物
◆ 不可使用於廚房和浴室,請勿安裝於熱水器、高油煙、高濕度的地方
◆ 室外進氣口請設置於房屋四周空氣最好的地方
◆ 室外給風口與廢氣排風口請相隔1公尺以上
◆ 請專業人員進行全熱風管配置、裝設與電路等相關施工
◆ 搭配空氣淨化箱(非薄型全熱),可延長一般吊隱式全熱使用壽命,讓室內空間更潔淨

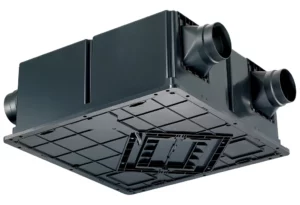

VH-6288
標準配件
面板



室內吸氣口

室內給氣口



分配器

功能規格表
使用電源 室內給氣口數量 室內吸氣口數量 葉片尺寸 (mm) 面板尺寸 (mm) 重量 (kg)
110 V / 60 Hz 4 (3吋) 1 (4吋)
機體分離
進氣180 / 換氣140 12.5
安裝尺寸
(mm)
機體尺寸
(mm)
給氣口安裝尺寸-3吋
(mm)
吸氣口安裝尺寸-4吋
(mm)
給(吸)氣口本體尺寸
(mm)
給(吸)氣口外蓋尺寸
(mm)
565 X 565 X 240 600 X 600 X 240 120 X 120 X 300 120 X 120 X 400 155 X 155 X 100 160 X 160 X 12
項目 熱交換換氣 室內循環 項目 顯熱效率
(%)
潛熱效率
(%)
給氣風量
(m3/h)
排氣風量
(m3/h)
噪音值
(dBA)
消耗功率
(W)
給氣風量
(m3/h)
噪音值
(dBA)
消耗功率
(W)
高速 130 110 46 107 夏天 62 47
低速 80 60 37 88 冬天 73 61

※全熱產品測試標準規範如下:
1. 消耗功率和電流是在標準風量下測量的數值。
2. 噪音值是在靜音室機體下方 1.5m 處測量。在實際條件下由於受環境影響,噪音值會大於所標的數值。
3. 噪音值是在機外靜壓為 0mmAq 時的測試值。安裝時由於靜壓(管損)的增加,噪音值會升高。
4. 給氣口噪音比機體噪音高約 8~12 (dBA),當給氣口安裝太接近機體時,機體運轉聲音可能會經由風管傳出,造成給氣口噪音值大幅增加,越大風量的機型,影響更顯著。

※安裝於極需安靜的環境,如教室、圖書館,需進行隔音工程處理,請考慮以下對策進行改善:
◇ 機體給氣口安裝消音箱、消音風管。
◇ 阻斷聲音傳導,於音源處包覆隔音材。
◇ 天花板使用高隔音效果之材料。
◇ 分散給氣口位置。
◇ 重新考慮機體安裝位置。



外觀尺寸圖 (單位:mm)

※安裝注意:VH-6288控制器配置有約12公尺(含接線端)控制線。

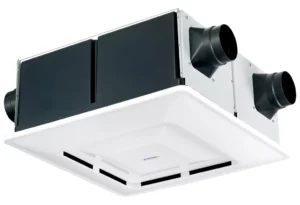

VC-7288
標準配件
面板

室內給氣口



分配器



功能規格表
使用電源 室內給氣口數量 室內吸氣口數量 葉片尺寸 (mm) 面板尺寸 (mm) 重量 (kg)
110 V / 60 Hz 4 (3吋)
(機體開孔)
進氣180 / 換氣140 610 X 610 X 40 15
安裝尺寸
(mm)
機體尺寸
(mm)
給氣口安裝尺寸-3吋
(mm)
吸氣口安裝尺寸-4吋
(mm)
給(吸)氣口本體尺寸
(mm)
給(吸)氣口外蓋尺寸
(mm)
565 X 565 X 240 600 X 600 X 240 120 X 120 X 300 155 X 155 X 100 160 X 160 X 12
項目 熱交換換氣 室內循環 項目 顯熱效率
(%)
潛熱效率
(%)
給氣風量
(m3/h)
排氣風量
(m3/h)
噪音值
(dBA)
消耗功率
(W)
給氣風量
(m3/h)
噪音值
(dBA)
消耗功率
(W)
高速 130 110 46 107 140 42 70 夏天 62 47
低速 80 60 37 88 100 35 55 冬天 73 61

※全熱產品測試標準規範如下:
1. 消耗功率和電流是在標準風量下測量的數值。
2. 噪音值是在靜音室機體下方 1.5m 處測量。在實際條件下由於受環境影響,噪音值會大於所標的數值。
3. 噪音值是在機外靜壓為 0mmAq 時的測試值。安裝時由於靜壓(管損)的增加,噪音值會升高。
4. 給氣口噪音比機體噪音高約 8~12 (dBA),當給氣口安裝太接近機體時,機體運轉聲音可能會經由風管傳出,造成給氣口噪音值大幅增加,越大風量的機型,影響更顯著。

※安裝於極需安靜的環境,如教室、圖書館,需進行隔音工程處理,請考慮以下對策進行改善:
◇ 機體給氣口安裝消音箱、消音風管。
◇ 阻斷聲音傳導,於音源處包覆隔音材。
◇ 天花板使用高隔音效果之材料。
◇ 分散給氣口位置。
◇ 重新考慮機體安裝位置。



外觀尺寸圖 (單位:mm)
※安裝注意:VC-7288控制器配置有約12公尺(含接線端)控制線。
